TFC-120-02-L-D-A - Samtec Inc.

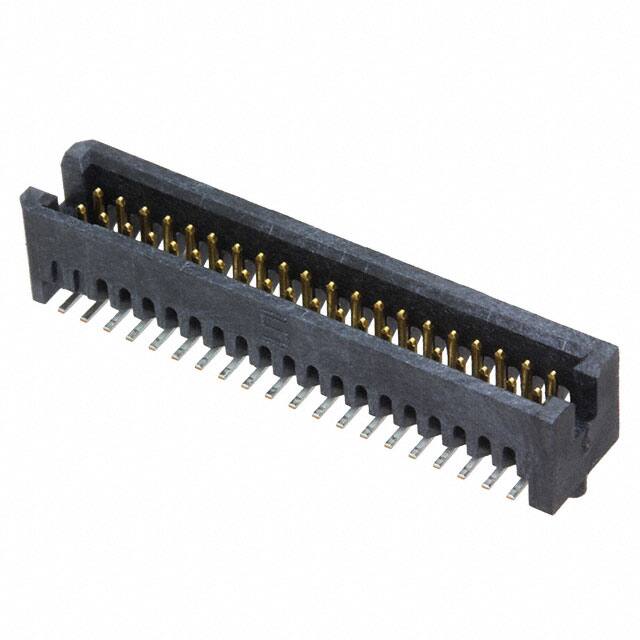

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TFC-120-02-L-D-A

Hersteller Teil #: TFC-120-02-L-D-A

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC TFC-120-02-L-D-A Wire-To-Board Connector, TFC Series, Surface Mount, Header, 40 Contacts, 1.27 mm

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TFC-120-02-L-D-A Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Surface Mount

Contact Shape

Square

Housing Material

Polymer

Mounting Option

LOCKING

Contact Finish Mating

Gold

Contact Length-Mating

0.133 3.38mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Voltage - Rated (AC)

350V

Voltage Rated

275VAC

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

Tiger Eye™ TFC

Published

2013

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

TIGER EYE SYSTEM, SHROUDED

Fastening Type

Push-Pull

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

3.1A per Contact

Orientation

Straight

Depth

5.72mm

Insulation Height

0.225 5.72mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.05 inch

Insulation Color

Black

Military Standard

Number of Conductors

ONE

Reference Standard

UL, CSA

Reliability

COMMERCIAL

Row Spacing - Mating

0.050 (1.27mm)

Shrouding

Shrouded - 4 Wall

Number of Contacts

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

UL Flammability Code

UL94 V-0

Contact Resistance

15mOhm

Insulation Resistance

5000000000Ohm

Polarization Key

POLARIZED HOUSING

Features

Board Guide

Length

28.58mm

Plating Thickness

10μin

Contact Finish Thickness - Mating

10.0μin 0.25μm

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	TFC-120-02-L-D-A		SAMTEC TFC-120-02-L-D-A Wire-To-Board Connector, TFC Series, Surface Mount, Header, 40 Contacts, 1.27 mm
